Основные данные мотолодки «Ладога-2»
Длина наибольшая, м 4,65
Ширина наибольшая, м 1,95
Высота борта на миделе, м 0,88
Масса с оборудованием и снабжением, кг 400
Грузоподъемность, кг 400
Пассажировместимость, чел. 4–5
Допустимая мощность ПМ, л. с. 60
Скорость с полезной нагрузкой 400 кг, км/ч:
с двумя моторами по 25 л. с. 42
с двумя моторами по 30 л. с. 46
Скорость с полезной нагрузкой 200 кг, км/ч:
с одним мотором 30 л. с. 36
с двумя моторами по 30 л. с. 52
«Ладога-2» — стеклопластиковая мотолодка со сложными тримаранными обводами корпуса. Широкая, скругленная под большим радиусом, килевая часть днища представляет эффективную глиссирующую поверхность. Выпукло-вогнутая профилировка днища способствует мягкому ходу на волне. Судно имеет высокую остойчивость на стоянке, которая обеспечивается благодаря спонсонам, имеющимся в носовой половине длины корпуса. Для облегчения выхода на глиссирование и устойчивого движения при большой нагрузке предусмотрен широкий уступ-брызгоотбойник по всей длине скулы. На бортах в кормовой половине корпуса отформован слом, на днище — по одному продольному редану на каждый борт от киля. Корпус формуется из стеклопластика на основе смолы НПС-609-21 М, армированной стеклотканью Т-11-ГВС-9. Толщина днища и транца — 4 мм (семь слоев стеклоткани), бортов — 3 мм (пять слоев).

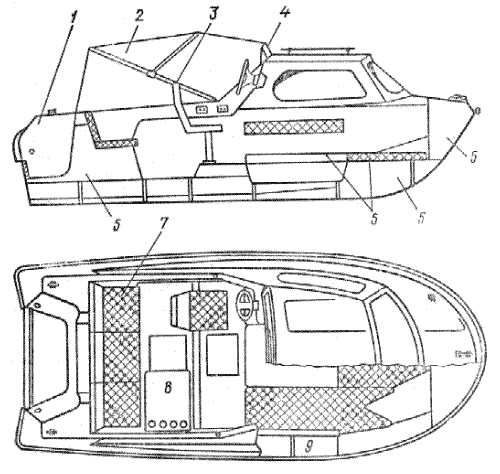

Общее расположение мотолодки «Ладога-2»
1 — подмоторная ниша; 2 — складной тент; 3 — сиденье рулевого; 4 — ветровой козырек; 5 — багажники; 6 — диван-койка; 7 — кормовой диван; 8 — съемный столик; 9 — полка.
В районе ДП и килей спонсонов обшивка днища усилена двумя дополнительными слоями стеклоткани по всей длине корпуса и шестью слоями в носу — в р-не шп. 1–3; это — существенная гарантия прочности при случайном наезде на препятствие или при подходе к необорудованному берегу.
Набор корпуса состоит из двух днищевых стрингеров и нескольких шпангоутов из сосновых реек, обформованных стеклопластиком. Между собственно корпусом и секцией внутреннего дна вклеены блоки плавучести из пенопласта ПС-4. Благодаря этому даже полностью залитая водой лодка остается на плаву. (В будущем предполагается заполнять междудонное пространство вспенивающимся пенополиуретаном).
Теоретический чертеж корпуса мотолодки «Ладога-2»
Соединение секций корпуса и палубы-рубки выполнено на фланцах по привальному брусу при помощи 55 болтов; снаружи оно закрыто полиэтиленовым профилем, а изнутри для полной герметизации заклеено тремя слоями стеклоткани на эпоксидном связующем. Открытая с кормы рубка, расположенная в носовой части лодки, рассчитана на кратковременное пребывание 3–4 чел. Пассажиры располагаются на продольных рундуках-диванах, имеющих мягкие подушки и спинки. Для устройства на ночлег можно закрыть центральный проход мягкими подушками — получится сплошное спальное место, на котором могут разместиться 3 чел. Для хранения походного снаряжения оборудованы бортовые ниши, закрываемые спинками диванов, а также четыре вместительных багажника; два из них расположены в рубке. Багажник под кормовым сиденьем можно использовать для размещения походного снаряжения и запасов топлива, а на стоянке — для хранения подвесных моторов. В непогоду кокпит закрывается складным тентом.
Транец мотолодки с самоотливным рецессом рассчитан на установку двух подвесных моторов суммарной мощностью 60 л. с.
Конструкторы «Ладоги-2» позаботились об улучшенном качестве отделки новой модели. Подволок каюты оклеен имеющим нарядный внешний вид звуко- и теплоизоляционным материалом — пенопленом. Внутренние стенки бортов имеют ворсовое покрытие, которое нанесено способом напыления в электростатическом поле. «Ладога-2» показала неплохие качества при испытаниях на морской волне: мотолодка идет мягко — без резких жестких ударов, не забрызгивается. На ней разрешено выходить в плавание при волне высотой до 0,75 м. Эксплуатация мотолодки возможна и при установке одного подвесного мотора мощностью 30 л. с. с грузовым винтом, имеющим шаг 240 мм. Максимальная скорость с одним водителем при этом составляет 36 км/ч; с нагрузкой 200 кг — около 30 км/ч.
Мотолодка «Ладога-2» комплектуется рулевым устройством и дистанционным управлением моторами, откидным столиком, ветровым стеклом, тентом, съемным забортным трапиком, релингом, утками. В снабжение входят ремонтная аптечка, спасательный линь, черпак, флаг-отмашка и весло-гребок.
